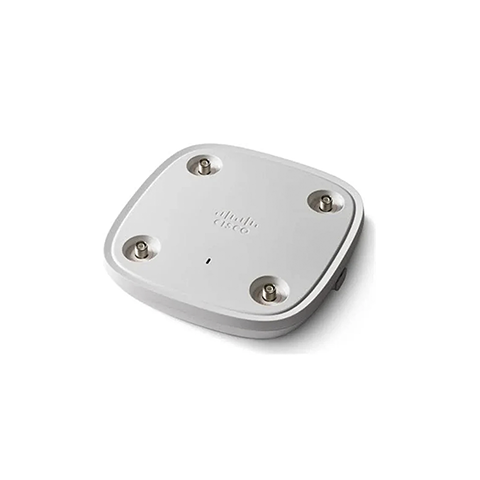

Access Point Cisco
C9120AXE-Z

Aplicação sugerida do Produto

O Cisco C9120AXE-Z e um access point da familia Catalyst 9120AX para ambientes internos desafiadores com antenas externas. De acordo com o datasheet da familia, o modelo integra suporte a Wi-Fi 6 (802.11ax) nas faixas de 2,4 GHz e 5 GHz, com 4×4 MU-MIMO de downlink, OFDMA em uplink e downlink, BSS coloring, Target Wake Time e beamforming 802.11ax. A plataforma tambem inclui Cisco RF ASIC para analise de espectro e recursos como CleanAir, wIPS e deteccao DFS, alem de Bluetooth Low Energy 5 integrado.

No hardware, a referencia da familia informa 1 interface Multigigabit Ethernet 100/1000/2500, porta de console RJ-45 e USB 2.0. Para a variante com antena externa, o datasheet indica suporte a antenas externas vendidas separadamente, conector de smart antenna disponivel nos modelos externos e operacao em modos com radio flexivel, incluindo 2,4 GHz e 5 GHz ou dual 5 GHz, conforme o ambiente de RF. O equipamento pode operar com Cisco Unified Wireless Network Software Release 8.9.x ou posterior, Cisco IOS XE Release 16.11 com AP Device Pack ou posterior, e e listado como compativel com controladoras sem fio Cisco Catalyst 9800 Series, Cisco 3500, 5520, 8540 e Cisco Virtual Wireless Controller.

Familia Cisco Catalyst 9120AX

A familia Cisco Catalyst 9120AX e composta por access points corporativos com suporte a Wi-Fi 6 (802.11ax), voltados a redes empresariais. Segundo o datasheet da familia, esses equipamentos operam com recursos como OFDMA em uplink e downlink, 4×4 MU-MIMO de downlink com quatro spatial streams, BSS coloring, Target Wake Time, beamforming, DFS e Flexible Radio Assignment. A serie tambem pode operar com radio flexivel em 2,4 GHz e 5 GHz ou em configuracao dual 5 GHz, conforme as condicoes do ambiente de RF.

Arquitetura e recursos de radio

O datasheet informa a presenca do Cisco RF ASIC, definido como um software-defined radio integrado para analise avancada de espectro, com suporte a Cisco CleanAir, Wireless Intrusion Prevention System, Fast Locate e deteccao DFS. A familia tambem inclui Intelligent Capture para analise profunda com Cisco DNA Center, Bluetooth Low Energy 5 integrado e suporte a aplicacoes em container no access point. Em variantes com antena externa, a referencia da familia cita suporte a smart antenna connector e a Self-Identifiable Antennas em uma porta RP-TNC.

Interfaces, energia e gestao

De acordo com o datasheet da familia, os access points contam com 1 interface Multigigabit Ethernet 100/1000/2500, porta de console RJ-45 e USB 2.0. A alimentacao pode ser feita por 802.3at PoE+, 802.3bt Cisco Universal PoE, 802.3af PoE ou injetores Cisco especificados no documento. A familia suporta Cisco DNA Software for Wireless e SD-Access, e a referencia tambem menciona disponibilidade de variante com controlador embarcado Cisco Embedded Wireless Controller. Para licenciamento e empacotamento, o proprio datasheet remete a documentacao Cisco DNA Software for Wireless.
