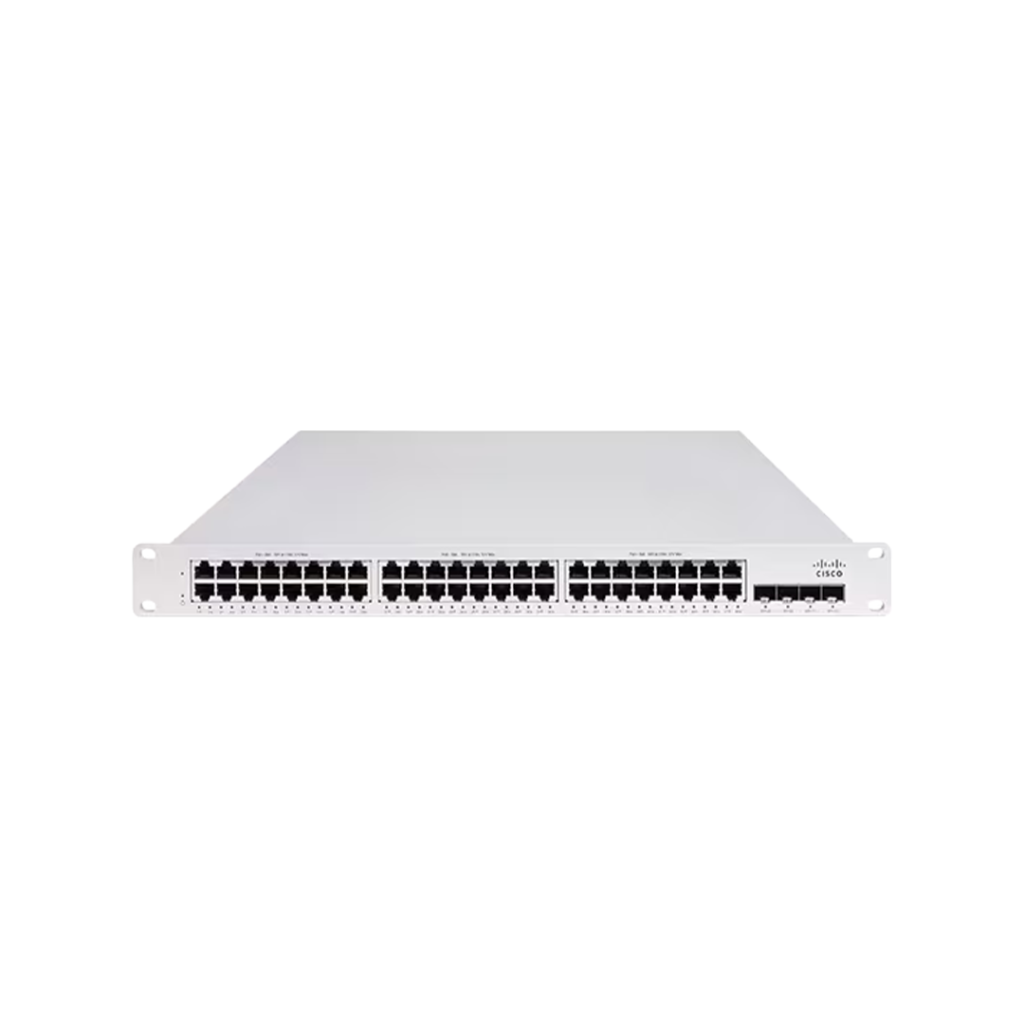

Switch Cisco Meraki
MS150-48T-4X

Aplicação sugerida do Produto

O Cisco Meraki MS150-48T-4X e um switch de acesso Layer 2 com gerenciamento pelo Cisco Meraki Dashboard, indicado no datasheet da familia para implantacoes de branch e campus. Este modelo possui 48 portas RJ45 10/100/1000, 4 portas uplink 10G SFP+, 2 portas dedicadas de stacking com 80 Gbps de largura de banda de empilhamento, capacidade de comutacao de 176 Gbps e interface de gerenciamento dedicada. O equipamento suporta roteamento estatico, VLAN tagging 802.1Q, autenticacao 802.1X, ACLs IPv4/IPv6, Dynamic ARP Inspection, DHCP Snooping, SNMP/Syslog, captura remota de pacotes via Dashboard e atualizacoes automáticas de firmware.

No processo operacional descrito no datasheet da familia, a configuracao inicial e feita com associacao do equipamento a uma Organization e a uma Network no Meraki Dashboard, conexao fisica a infraestrutura existente para uplink temporario ou permanente, verificacao de conectividade com a nuvem Meraki e conclusao das definicoes pelo painel centralizado. Para o MS150-48T-4X, o datasheet informa alimentacao 100-240VAC, montagem em rack 1U, fonte interna fixa, operacao entre 0°C e 45°C, dimensoes de 1.72 x 19 x 13.38 pol e peso de 11.24 lb (5.1 kg). O modelo nao possui PoE, conforme a tabela de modelos da familia.

Familia Cisco Meraki MS150

A familia MS150 e composta por switches de acesso Layer 2 com gerenciamento centralizado pelo Cisco Meraki Dashboard, posicionados no datasheet para ambientes de branch e campus. A serie inclui variacoes com portas 1 Gigabit Ethernet e mGig, modelos com uplinks SFP ou SFP+, opcoes com e sem PoE e suporte a empilhamento por portas dedicadas. Quando um dado depende do modelo, a referencia aplicavel e a tabela do datasheet da familia.

Arquitetura e operacao

Segundo o datasheet, a familia oferece operacao cloud-managed com provisionamento pelo Dashboard, captura remota de pacotes, atualizacoes automaticas de firmware e integracao com SNMP/Syslog. Tambem constam suporte a 802.1Q VLAN tagging, 802.1X, ACLs IPv4/IPv6, Broadcast Storm Control, Dynamic ARP Inspection, DHCP Snooping, Adaptive Policy e roteamento estatico. O fluxo de implantacao descrito envolve adicionar o equipamento a uma Organization e a uma Network no Dashboard, conectar o switch a rede local, permitir o check-in na nuvem Meraki e concluir a configuracao centralizada.

Interfaces, empilhamento e licenciamento

Na familia MS150, ha modelos com uplinks 1GbE SFP e modelos com 4 uplinks 10GbE SFP+, alem de 2 portas dedicadas de stacking com 80 Gbps de largura de banda de empilhamento. O datasheet tambem informa interface de gerenciamento dedicada, montagem em rack 1U e fonte interna fixa nos modelos listados. Em licenciamento, a familia utiliza tiers Enterprise e Advanced, sem mistura entre tiers em determinadas condicoes operacionais descritas no datasheet, e tambem possui opcao de Subscription Licensing. Como regra conservadora, recursos adicionais associados ao tier Advanced devem ser validados conforme o datasheet da familia e o modelo de licenciamento adotado.
